内容简介：Web 服务端推送技术经过了长轮询、短轮询的发展，最终到 HTML5 标准带来的 WebSocket 规范逐步成为了目前业内主流技术方案。它使得消息推送、消息通知等功能的实现变得异常简单，那么百万级别连接下的 Websocket 网关该如何实践呢？本文整理自石墨文档资深工程师杜旻翔根据石墨websocket重构的实践经验。

1 引言

在石墨文档的业务中，如文档分享、评论、幻灯片演示和文档表格跟随等场景，涉及多客户端数据同步和服务端批量数据推送的需求，采用短轮询或长轮询的方式无法很好的满足服务端消息推送、消息通知的业务场景，因此选择业内的主流方案：基于 HTML5 标准定义的 WebSocket 规范。

随着石墨文档的发展，现在日连接峰值达到了百万量级，日益增长的用户连接数和停止更新的架构设计导致了内存和 CPU 使用量急剧增长，因此我们考虑对网关进行重构，以适应发展需求。

2 网关 1.0

网关 1.0 是使用 Node.js 基于 Socket.IO 进行修改开发的版本，很好的满足了当时用户量级下的业务场景需求。

2.1 架构

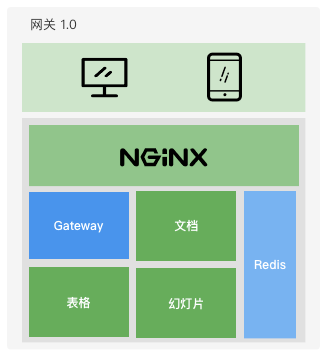

网关 1.0 版本架构设计图：

网关 1.0 客户端连接流程：

1. 用户通过 NGINX 连接网关，该操作被业务服务感知；
2. 业务服务感知到用户连接后，会进行相关用户数据查询，再将消息 Pub 到 Redis；
3. 网关服务通过 Redis Sub 收到消息；
4. 查询网关集群中的用户会话数据，向客户端进行消息推送。

2.2 痛点

虽然 1.0 版本的网关在线上运行良好，但是不能很好的支持后续业务的扩展，并且有以下几个问题需要解决：

• 资源消耗：Nginx 仅使用证书，大部分请求被透传，产生了一定的资源浪费，同时之前的 Node 网关性能不好，消耗大量的 CPU、内存。
• 维护与观测：未接入石墨的监控体系，无法和现有监控告警联通，维护上存在一定的困难；
• 业务耦合问题：业务服务与网关功能被集成到了同一个服务中，无法针对业务部分性能损耗进行针对性水平扩容，为了解决性能问题，以及后续的模块扩展能力，都需要进行服务解耦。

3 网关 2.0

网关 2.0 需要解决很多问题：石墨文档内部有很多组件：文档、表格、幻灯片和表单等等。在 1.0 版本中组件对网关的业务调用可以通过：Redis、Kafka 和 HTTP 接口，来源不可查，管控困难。此外，从性能优化的角度考虑也需要对原有服务进行解耦合，将 1.0 版本网关拆分为网关功能部分和业务处理部分，网关功能部分为 WS-Gateway：集成用户鉴权、TLS 证书验证和 WebSocket 连接管理等；业务处理部分为 WS-API：组件服务直接与该服务进行 gRPC 通信。可针对具体的模块进行针对性扩容；服务重构加上 Nginx 移除，整体硬件消耗显著降低；服务整合到石墨监控体系。

3.1 整体架构

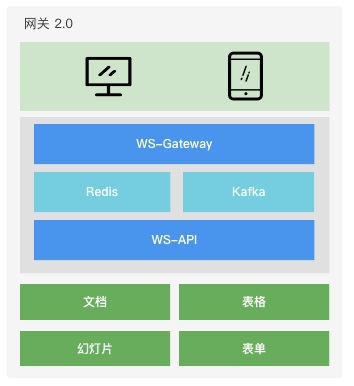

网关 2.0 版本架构设计图：

网关 2.0 客户端连接流程：

1. 客户端与 WS-Gateway 服务通过握手流程建立 WebSocket 连接；
2. 连接建立成功后，WS-Gateway 服务将会话进行节点存储，将连接信息映射关系缓存到 Redis 中，并通过 Kafka 向 WS-API 推送客户端上线消息；
3. WS-API 通过 Kafka 接收客户端上线消息及客户端上行消息；
4. WS-API 服务预处理及组装消息，包括从 Redis 获取消息推送的必要数据，并进行完成消息推送的过滤逻辑，然后 Pub 消息到 Kafka；
5. WS-Gateway 通过 Sub Kafka 来获取服务端需要返回的消息，逐个推送消息至客户端。

3.2 握手流程

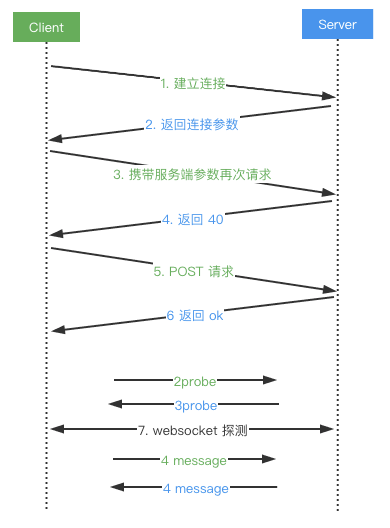

网络状态良好的情况下，完成如下图所示步骤 1 到步骤 6 之后，直接进入 WebSocket 流程；网络环境较差的情况下，WebSocket 的通信模式会退化成 HTTP 方式，客户端通过 POST 方式推送消息到服务端，再通过 GET 长轮询的方式从读取服务端返回数据。客户端初次请求服务端连接建立的握手流程：

1. Client 发送 GET 请求尝试建立连接；
2. Server 返回相关连接数据，sid 为本次连接产生的唯一 Socket ID，后续交互作为凭证；

{"sid":"xxx","upgrades":["websocket"],"pingInterval":xxx,"pingTimeout":xxx}

3. Client 携带步骤 2 中的 sid 参数再次请求；
4. Server 返回 40，表示请求接收成功；
5. Client 发送 POST 请求确认后期降级通路情况；
6. Server 返回 ok，此时第一阶段握手流程完成；
